10,1 affichage à cristaux liquides de pouce MCU, 220,4 écran tactile de visionnement du secteur 65K TFT LCD du × 129,1
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Échelle d'affichage: | 16:9 | Résolution: | 1024*600 |
|---|---|---|---|
| Couleurs: | 65K | CPU: | Cortex |
| Rétro-éclairage: | LED | Interface: | RS232/RS485/CMOS/USB |
| Classe d'affichage à cristaux liquides: | une | ||
| Surligner: | module d'affichage graphique d'affichage à cristaux liquides,Module de panneau d'affichage à cristaux liquides |
||
10,1 affichage à cristaux liquides de pouce MCU, 220,4 écran tactile de visionnement du secteur 65K TFT LCD du × 129,1
Avantage :
|
Avec l'unité centrale de traitement et le dispositif d'entraînement |
|
Commandé par tout MCU |
|
Courbe des textes d'image d'affichage par l'intermédiaire des commandes |
|
affichage de TFT de 65536 couleurs |
|
Écran tactile |
|
Interface et port USB de RS232/TTL UART |
|
Grand choix de tension |
|
Très utilisé dans les beaucoup divers champ industriel |
|
Facile à utiliser ! Fonction puissante ! Coût et temps d'économie ! |
Paramètres de produit
Modèle : STI101WT-01 (type industriel)
|
Paramètre physique |
|
|
Modèle |
STI101WT-01 |
|
Taille (pouce) |
10,1 » |
|
Résolution |
1024×RGB×600 |
|
Espacement de pixel |
0,1905 millimètres de × 0,0635 millimètre (H×V) |
|
Couleur |
65536 couleurs (bit 16) |
|
Région de visionnement |
220.4mm×129.1mm |
|
Dimension hors-tout |
246.5mm×147.8mm×16.5mm (N)/18.5mm (T) |
|
Poids net |
765g (N)/795g (T) |
|
Panneau de TFT |
Un panneau de niveau d'industrie |
|
Écran tactile |
Résistance de fil du niveau 4 d'industrie Ou sans écran tactile est facultatif. |
|
Paramètre de contre-jour |
|
|
Type de contre-jour |
LED |
|
Éclat |
500 cd/m2 (L'éclat peut être réglable dans 100 niveaux.) |
|
Contraste |
500:1 |
|
La vie de contre-jour |
30.000 heures |
|
Angle de visualisation |
70°/70°/50°/60° (L/R/U/D) |
|
La température fonctionnante |
-20°C | +70°C |
|
Humidité fonctionnante |
60°C, 90% |
|
Température de stockage |
-30°C | +85°C |
|
Mode menu |
Digital |
|
Paramètre d'optimisation du traitement |
|
|
Unité centrale de traitement |
CortexM3 STM32F103 |
|
Contrôleur d'affichage à cristaux liquides |
CPLD EPM240 |
|
La vitesse de régénération |
60 hertz |
|
Vitesse de commutation d'image |
46 ms/picture (22 pictures/s) |
|
Mémoire instantanée |
Norme 128m, extension 4GB |
|
Quantité de mémoire pour l'image |
236 images |
|
Interface |
Interface de RS232/TTL UART (Prolongez à RS485 ainsi de suite.) |
|
Téléchargement d'images |
MiniUSB 2,0 (12Mbps) et carte d'écart-type |
|
Chaîne de tension |
DC5.0V | 20V (valeur typique : 12V) |
|
Puissance |
5,0 W |
|
Rapport des essais |
|
|
Moyenne des temps de bon fonctionnement |
4.250.000 H |
|
La température fonctionnante |
-30 °C | +85°C |
|
Humidité d'air |
60°C, 90% |
|
Essai continu de vibration |
10-55Hz, 1.5mm, 10G |
|
Essai d'accélération d'impact |
6ms, 100G |
|
Essai d'ESD |
10KV |
|
Essai de fiabilité de rayonnement |
44W |
|
Taille principale de module de TFT LCD |
|
|
Taille |
Résolution |
|
3,5" |
320*240 |
|
4,3" |
480*272 |
|
5" |
640*480 ; 480*272 ; 800*480 |
|
5,6" |
640*480 |
|
7" |
800*480 ; 800*600 ; 1024*600 |
|
8" |
800*600 ; 800*480 ; 1024*768 |
|
9" |
800*480 |
|
10,4 » |
800*600 |
|
12,1 » |
800*600 |
|
15,1 » |
1024*768 |
D'autres modèles
|
Taille principale de module de TFT LCD |
|
|
Taille |
Résolution |
|
3,5" |
320*240 |
|
4,3" |
480*272 |
|
5" |
640*480 ; 480*272 ; 800*480 |
|
5,6" |
640*480 |
|
7" |
800*480 ; 800*600 ; 1024*600 |
|
8" |
800*600 ; 800*480 ; 1024*768 |
|
9" |
800*480 |
|
10,4 » |
800*600 |
|
12,1 » |
800*600 |
|
15,1 » |
1024*768 |
Opération :
Facile à utiliser, il y a seulement 3 étapes que vous devez faire.
1. Concevez un groupe de la « interface utilisateur graphique » cette vous le besoin.
2. Reliez votre équipement à notre module de TFT LCD par le port RS232, RS485 ou la logique de TTL directement.
3. Écrivez un programme de gestion pour que n'importe quel MCU travaille le TFT-Module par l'intermédiaire de la « commande place ».
Principe de fonctionnement :
Le module de TFT LCD communique avec le contrôleur principal par l'intermédiaire de la commande, et alors le contrôleur principal commanderait la machine pour fonctionner après réception de la commande.
Notez svp : Le contrôleur principal peut être conçu par l'ingénieur avec n'importe quel MCU.
Description de logiciel
Nous t'offrons 3 logiciels simples pour travailler avec le module de TFT LCD.
1. Logiciel auxiliaire : Pour télécharger des images et des dossiers dans le module de TFT LCD, et démontrer les commandes.
2. Logiciel à commande par effleurement : Pour créer le fichier d'ordres.
3. Logiciel de police : Pour créer le fichier fonte.
Période de garantie
1. La période de garantie durera 3 ans après la livraison.
2. S'il y a n'importe quel problème technique ou de qualité dans la période de garantie, nous garantissons que les marchandises seront remplacées par le produit nouveau sans réserve.

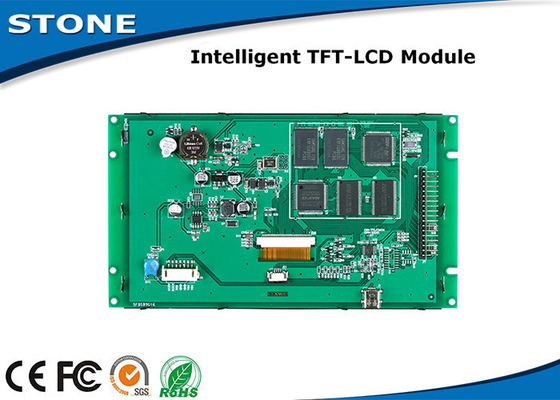

Image de produit :
