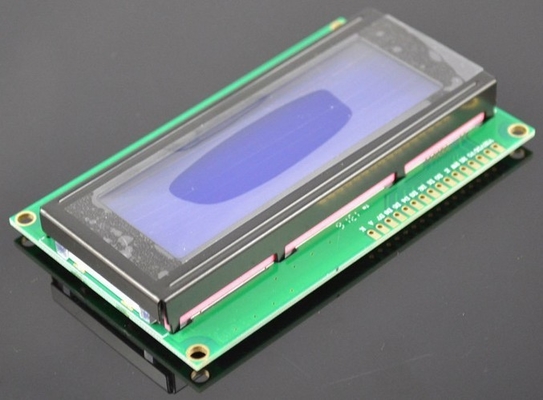

module d'affichage d'affichage à cristaux liquides de caractère de 2004A 20x4 5V pour le contre-jour de bleu de contrôleur d'Arduino SPLC780

Description :

Employez vos pullovers solderless de planche à pain et de fil pour établir ces rapports :

*Use un rail de planche à pain pour établir les rapports multiples à la goupille de la terre pour Arduino
la connexion de potentiomètre de *For, utilisent la goupille centrale et l'un ou l'autre du potentiomètre des autres goupilles pour établir le rapport à partir de l'affichage à cristaux liquides borne 3 à la terre d'Arduino
** Une résistance limitrice ou un potentiomètre (minimum de 40 ohms) devrait être utilisée pour éviter le courant excessif. Il devrait regarder n'importe quoi de pareil :
Logiciel

Voici le code de conducteur : /* ------------------------------------------------------------------------------- *
code d'exemple d'affichage à cristaux liquides de caractère de //
//www.hacktronics.com
#include
Connexions de //:
rs de //(borne d'affichage à cristaux liquides 4) à borne 12 d'Arduino
//RW (borne d'affichage à cristaux liquides 5) à borne 11 d'Arduino
//permettent (borne d'affichage à cristaux liquides 6) à borne 10 d'Arduino
Borne 15 d'affichage à cristaux liquides de //à la borne 13 d'Arduino
Les goupilles d4, d5, d6, d7 d'affichage à cristaux liquides de //à Arduino borne 5, 4, 3, 2
Affichage à cristaux liquides à cristal liquide (12, 11, 10, 5, 4, 3, 2) ;
contre-jour d'international = 13 ; la borne 13 de //commandera le contre-jour
installation nulle ()
{
pinMode (contre-jour, PRODUCTION) ;
digitalWrite (contre-jour, HAUTS) ; contre-jour de tour de //dessus. Remplacez la « HAUTE » par le « BAS » pour l'arrêter.
lcd.begin (20,4) ; colonnes de //, rangées. employez 16,2 pour un affichage à cristaux liquides 16x2, etc.
lcd.clear () ; début de //avec un écran vide
lcd.setCursor (0,0) ; //a placé le curseur à la colonne 0, la rangée 0 (la première rangée)
lcd.print (« bonjour, monde ») ; changement de //ce texte à celui que vous aimiez. maintenez-le propre.
lcd.setCursor (0,1) ; //a placé le curseur à la colonne 0, la rangée 1
lcd.print (« keyes ») ;
//si vous avez un affichage à cristaux liquides de 4 rangées, uncomment ces lignes à écrire aux rangées inférieures
//et changent la déclaration de lcd.begin () ci-dessus.
//lcd.setCursor (0,2) ; //a placé le curseur à la colonne 0, la rangée 2
//lcd.print (« rangée 3") ;
//lcd.setCursor (0,3) ; //a placé le curseur à la colonne 0, la rangée 3
//lcd.print (« rangée 4") ;
}
boucle nulle ()
{
}
/* ------------------------------------------------------------------------------- *
Vous aurez maintenant un dossier appelé LCD_example
Commencez le logiciel d'Arduino et chargez le programme d'exemple en cliquant sur File->Sketchbook->Open
Dirigez au dossier de LCD_example et choisissez ? LCD_example.pde ? dossier.
Transférez le programme à votre Arduino en cliquant sur ? Téléchargez au panneau d'entrée-sortie ? bouton. Après chargement, sur l'affichage à cristaux liquides vous devriez voir :
Bonjour, monde




PHOTOS :
