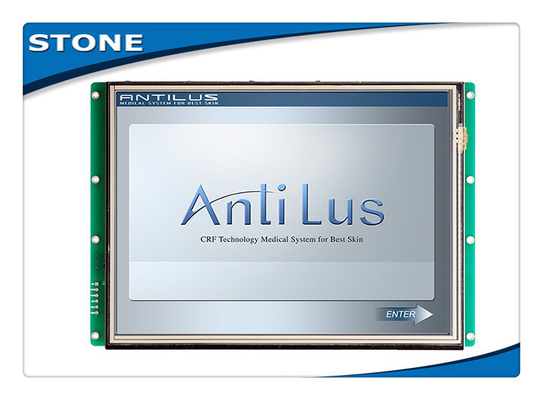

Résolution du × 600 du module 800 d'affichage à cristaux liquides de RVB Digital avec 10,4 » affichages de TFT

Paramètre physique

Modèle :

STA104WT-01

Taille (pouce) :

10,4 ' '

Résolution :

800×RGB×600

Espacement de pixel :

0.1905mm×0.0635mm (H×V)

Couleur :

65536 couleurs (bit 16)

Région de visionnement :

211.2mm×158.4mm

Dimension d'affichage :

212,6 mm×159.8mm

Dimension hors-tout :

255mm×176.8mm×16.5mm (N)/18.5mm (T)

Poids net :

765g (N)/805g (T)

Panneau de TFT :

Panneau d'industrie de niveau d'A+

Écran tactile :

Résistance de fil du niveau 4 d'industrie

Ou sans écran tactile est facultatif.

Paramètre de contre-jour

Type de contre-jour :

LED

Éclat :

700cd/m2

(L'éclat peut être réglable dans 100 niveaux.)

Contraste :

500:1

La vie de contre-jour :

100000 heures

Angle de visualisation :

70°/70°/50°/60° (L/R/U/D)

La température fonctionnante :

-30℃ | +85℃

Humidité fonctionnante :

60℃, 90%

Température de stockage :

-30℃ | +85℃

Mode menu :

Digital

Paramètre d'optimisation du traitement

Unité centrale de traitement :

CortexM3 STM32F103 200MHz

Contrôleur d'affichage à cristaux liquides :

CPLD EPM240

La vitesse de régénération :

60Hz

Décrivez la vitesse de commutation :

46 ms/picture (22 pictures/s)

Mémoire instantanée :

2GB standard, extension 4GB

Quantité de mémoire pour l'image :

236 images

Interface :

Interface de RS232 /TTL UART

(Prolongez à RS485 ainsi de suite.)

Téléchargement d'images :

MiniUSB2.0 (12Mbps)

Chaîne de tension :

DC4.5V | 35V (valeur typique : 12V)

Puissance :

5.0W

Rapport des essais

Moyenne des temps de bon fonctionnement :

4.250.000 H

La température fonctionnante :

-30℃ | +85℃

Humidité d'air :

60℃, 90%

Essai continu de vibration :

10-55Hz, 1.5mm, 10G

Essai d'accélération d'impact :

6ms, 100G

Essai d'ESD :

10KV

Essai de fiabilité de rayonnement

44W
