5,6" module de TFT LCD avec l'écran tactile de moniteur de carte de puissance
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Taille: | 5,6" | couleur: | 65 K |
|---|---|---|---|
| Résolution: | 640*480 | Échelle d'affichage: | 4:3 |
| Rétro-éclairage: | LED | CPU: | Cortex |
| Surligner: | module d'écran tactile,affichage d'affichage à cristaux liquides de couleur de tft |
||

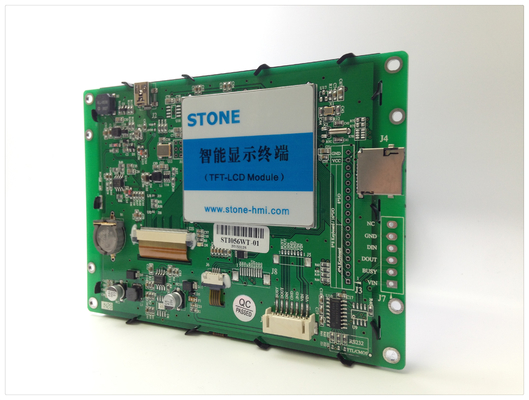

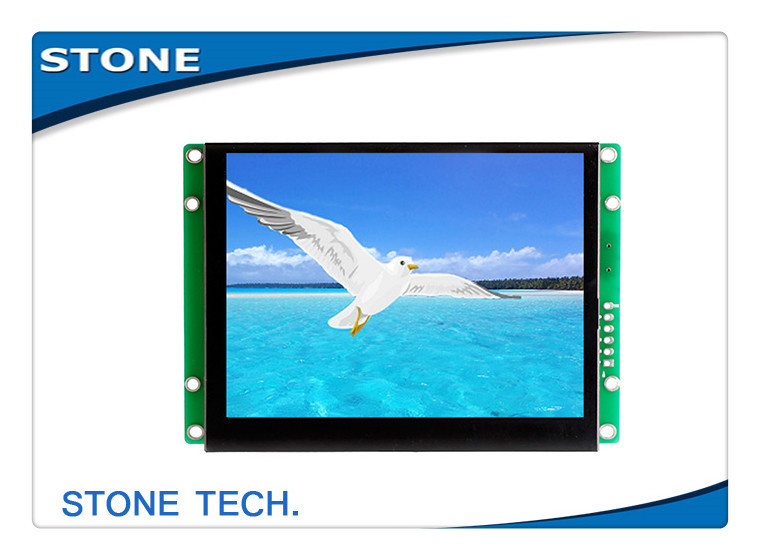

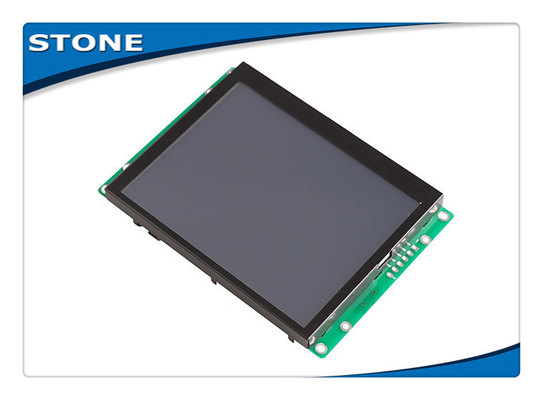

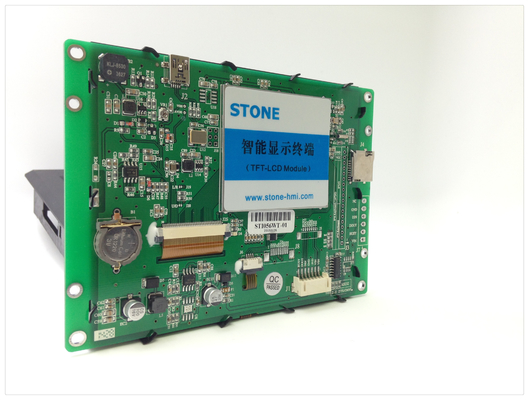

5,6" module de TFT LCD avec l'écran tactile de moniteur de carte de puissance
Facile ! ! ! Puissant ! ! ! Économiser ! ! !
Le module intelligent de TFT LCD peut être commandé par n'importe quel MCU par notre puissant et l'ensemble facile de commande (code de SORTILÈGE), tellement beaucoup de l'ingénieur dans plus de 50 pays apprécient notre produit pour le nouveau projet.
1. Concevez un groupe de la belle « interface utilisateur graphique » cette vous le besoin.
2. Reliez votre équipement à notre module de TFT LCD par le port RS232, RS485 ou la logique de TTL directement, prêt à l'emploi.
3. Écrivez un programme simple pour que le MCU commande le module de TFT LCD par l'intermédiaire de la « commande puissante place » (code de SORTILÈGE).
C'est tout. Épargne de beaucoup de temps et de coût d'élaboration pour l'ingénieur.
Par exemple : Commande 0x70 d'image.
Envoyez : « 0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C »
|
|
Introduction |
Exemple |
Note |
|
Aa |
Tête de vue |
|
Tête de vue d'une commande |
|
0x70 |
Code opération |
|
|
|
Pic_ID |
Numéro de séquence de l'image actuelle |
0x00 0x01 |
Image d'exposition - 01 |
|
Cc 33 C3 3C |
Extrémité de vue |
|
Fin de vue d'une commande |
Nous offririons une boîte à outils simple pour vous aider à travailler avec le module de TFT LCD sur le PC.
1. Fonction auxiliaire : montrez comment envoyer l'ensemble de commande pour commander l'affichage de TFT.
2. Fonction de téléchargement : Téléchargez les fichiers d'images et de configuration dans le module de TFT
3. Fonction à commande par effleurement : Définissez beaucoup de boutons sur l'interface utilisateurs, puis créez un fichier de configuration de contact.
4. Logiciel de police : Créez le fichier de configuration de police.
Très utilisé dans les beaucoup divers champ industriel dans plus de 50 pays.

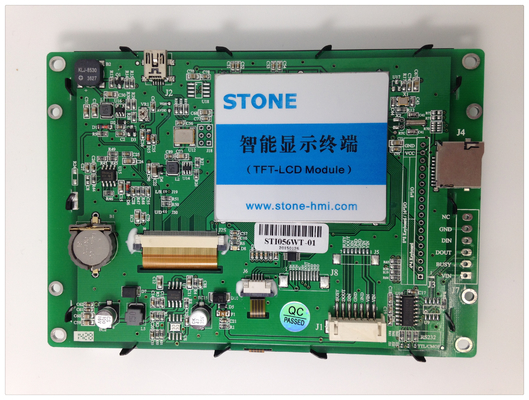

Modèle : STI056WT-01 (type industriel)
|
Paramètre physique |
|
|
Modèle |
STI056WT-01 |
|
Taille (pouce) |
5,6" |
|
Résolution |
640×RGB×480 |
|
Espacement de pixel |
0,1905 millimètres de × 0,0635 millimètre (H×V) |
|
Couleur |
65536 couleurs (bit 16) |
|
Région de visionnement |
112,9 millimètres de × 84,67 millimètres |
|
Dimension hors-tout |
143,5 millimètres de × 101,4 millimètres de × 14,3 millimètre (N) 15,9 millimètres (T) |
|
Poids net |
240 g (N) 275 g (T) |
|
Panneau de TFT |
Un panneau de niveau d'industrie |
|
Écran tactile |
Résistance de fil du niveau 4 d'industrie Ou sans écran tactile est facultatif. |
|
Paramètre de contre-jour |
|
|
Type de contre-jour |
LED |
|
Éclat |
280 cd/m2 (L'éclat peut être réglable dans 100 niveaux.) |
|
Contraste |
500:1 |
|
La vie de contre-jour |
30.000 heures |
|
Angle de visualisation |
70°/70°/50°/70° (L/R/U/D) |
|
La température fonctionnante |
-20°C | +70°C |
|
Humidité fonctionnante |
55°C, 85% |
|
Température de stockage |
-30°C | +85°C |
|
Mode menu |
Digital |
|
Paramètre d'optimisation du traitement |
|
|
Unité centrale de traitement |
CortexM3 STM32F103 |
|
Contrôleur d'affichage à cristaux liquides |
CPLD EPM240 |
|
La vitesse de régénération |
60Hz |
|
Décrivez la vitesse de commutation |
30 ms/picture (33 pictures/s) |
|
Mémoire instantanée |
Norme 256m, extension 2GB |
|
Quantité de mémoire pour l'image |
304 images |
|
Interface |
Interface de RS232/RS485/TTL UART |
|
Téléchargement d'images |
MiniUSB2.0 (12Mbps) et carte d'écart-type |
|
Chaîne de tension |
DC5.0V | 20V (valeur typique : 12V) |
|
Puissance |
2,2 W |
|
Rapport des essais |
|
|
Moyenne des temps de bon fonctionnement |
4,250,000H |
|
La température fonctionnante |
-20°C | +70°C |
|
Humidité d'air |
60°C, 90% |
|
Essai continu de vibration |
10-55Hz, 1.5mm, 10G |
|
Essai d'accélération d'impact |
6ms, 100G |
|
Essai d'ESD |
10KV |
|
Essai de fiabilité de rayonnement |
44W |
|
Taille principale de module de TFT LCD |
|
|
Taille |
Résolution |
|
3,5" |
320*240 |
|
4,3" |
480*272 |
|
5" |
640*480 ; 480*272 ; 800*480 |
|
5,6" |
640*480 |
|
5,7" |
640*480 |
|
7" |
800*480 ; 800*600 ; 1024*600 |
|
8" |
800*600 ; 800*480 ; 1024*768 |
|
8,4" |
800*600 |
|
10,1 » |
1024*600 |
|
10,4 » |
800*600 |
|
12,1 » |
800*600 |
|
15,1 » |
1024*768 |
|
Avec l'unité centrale de traitement et le dispositif d'entraînement |
|
Commandé par tout MCU |
|
Courbe des textes d'image d'affichage |
|
affichage de TFT de 65536 couleurs |
|
Grand choix de tension locale |
|
Très utilisé dans le divers domaine industriel |
|
Avec le programme réglé puissant de logiciel et de commande |
|
Facile à utiliser ! Fonction puissante ! Coût et temps d'économie ! |
