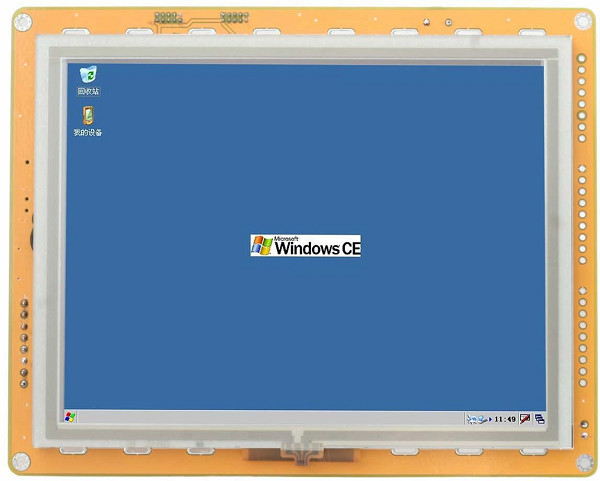

Ultra - PC industriel rocailleux d'intégration élevée/écran de haute résolution avec rs232

Ultra - PC industriel rocailleux d'intégration élevée/écran de haute résolution avec rs232

Type PC industriel de module de Windows CE

1. Caractéristique de produit

Spécifications de matériel

• L'intégration ultra-haute, accomplissent la structure incluse et fixe sur place convivial.
• Carte de CENTRE SERVEUR d'USB, d'USB DVICE, d'écart-type, etc.
• la puce à 32 bits de BRAS de RISC, noyau d'ARM920T, fréquence est 400MHz.
• SDRAM : 64M.
• ÉCLAIR DE NON-ET : 64M.
• écran numérique de 7-inch TFT (16 : 9), 800 résolution du × 480, contre-jour de LED.
• Écran tactile résistif à quatre fils.
• Deux RS232 standard, un RS232/RS485 permutables, coordonnant avec le PC, le MCU, la PIC, l'AVR, le DSP, etc.
• Sonnerie pour le contrôle de bruit d'alarme.
• Puissance : 9V~28V.
• Température de fonctionnement : -20℃ | +70℃, température de stockage : -30℃ ~+85℃, humidité fonctionnante : 45% ~80%RH.
• Les écrans ont été passés à la certification du CE, de la FCC, du ROHS et des températures.

Spécifications de logiciel

• Le système d'exploitation véritable de NOYAU de WINDOWS CE5.0 d'édition est préinstallé et l'heure de départ est moins de 12 secondes.
• Après que le système commence, la capacité restante de SDRAM est jusqu'à 60M.
• L'espace mémoire peut être ajusté entre la mémoire de programme et la mémoire de stockage. Des données ne seraient pas perdues après puissance vers le bas.
• Logiciel EVC/VS2005 et cpc.
• Logiciel d'ActiveSync, élimination des imperfections de code par le port USB.
• Soutenant pour la conservation de l'enregistrement, date et heure sous la situation de puissance-vers le bas.
• Les applications peuvent fonctionner automatiquement quand STeWin070 s'allument en modifiant l'enregistrement.
• La carte d'écart-type peut être modifié puissance-sur l'image et l'OS et etc. de hausse. Elle peut soutenir jusqu'à 8GB.
• La carte d'écart-type peut stocker des logiciels, des dossiers de multimédia et les données.
• Le soutien pour l'api fonctionne, comme le contrôle de contre-jour, l'ajustement de volume, la rotation d'écran, le minuteur, etc.
• Le contre-jour et le bruit peuvent être ajustés par le paramètre.
• Les utilisateurs peuvent commuter entre le système et l'application par le commutateur.
• Offre entièrement - code fonctionnel de SDK et fonctions d'api.
• Code source libre d'offre pour l'utilité simple.
• Le chien de garde peut empêcher le système pour avaler.
• FRAM, données stockées et données fréquentes lus et écrivent, relèvent et écrivent la vitesse sont équivalents à RAM.
• Le format TFAT de Nandflash, pour éviter des accidents pendant l'opération classent la corruption provoquée par panne de courant.

2. Spécifications et paramètre d'optimisation du traitement

3. Dimensions

Taille d'installation de STeWin3S

Unité : millimètre

4. Introduction d'aspect

5. Introduction d'interface

1, puissance : C.C 9V~28V

2, interface d'USB : USB-HOST pour l'U-Disque (jusqu'à 2G), souris d'USB, claviers d'USB

3, carte d'écart-type : jusqu'à 8G

4, SW1

Ce commutateur est un LOGO de mise à jour, système ou si automatiquement

5, interface réseau

6, publication périodique : RS232 et RS485 (facultatifs)

STeWin070 peut être un dispositif de contrôle terminal affichable et relié à l'ordinateur subalterne (mcu) par RS232.

L'avantage de séparer l'interface d'affichage du système de contrôle rend les systèmes indépendants et les améliore commodément.

7, port de sortie audio (facultatif) : reliez à la production ou au haut-parleur stéréo d'écouteur
