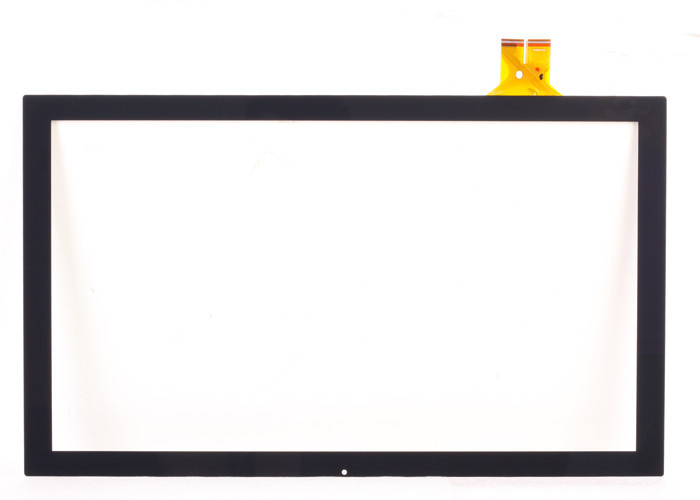

Écran tactile multi d'affichage à cristaux liquides de structure de PAGE écran tactile capacitif de 21,5 pouces

Écran tactile multi d'affichage à cristaux liquides de structure de PAGE écran tactile capacitif de 21,5 pouces

Détail rapide :

• ANIMAL FAMILIER de couverture + verre + adhésif + FPC d'ITO
• Projet d'IC : SIS9251 + 9203
• Tension de travail : 2.8V-3.3 V
• Contact multi : 10 points

Matériel principal :

IC : Taïwan, d'Amérique etc.

Verre : du Japon, d'Amérique, d'Allemagne etc.

Film : du Japon, de Corée etc.

Contact PanelSpecification :

Modèle non.	SCT-PB1-004672A
Structure	PAGE
Taille	21,5 pouces
Contact multi	10 points
Secteur actif	478,2 x 269.8mm
Dimension d'ensemble	525 x 312mm
Verre d'ITO	1.8mm
ANIMAL FAMILIER de couverture	0.188mm
Adhésif	0.165mm
Épaisseur totale	2,3±0.1mm
Dureté extérieure	3H
Tension de travail	2.8V-3.3V
Connexion	ÉPI
Projet d'IC	SIS9251 + 9203
Transparent	≥87%
Température de fonctionnement	-20℃~70℃, ≤90%RH
Température de stockage	-30℃~80℃, ≤90%RH

Structure principale :

• Structure de GG

La structure de GG est verre de couverture plus la solution en verre de technologie de sonde, avec la transmittance élevée, bon effet de protéger l'éraflure et aussi plus dur que la structure de PAGE.

• Structure d'OGS

OGS est une solution en verre, forme directement le film de conduite d'ITO dans le verre protecteur et emploie la technologie des sondes. Il a l'avantage de la structure simple, de la lumière, du mince et du bon transmettant etc.

• Structure de PAGE

La structure de PAGE emploie un film d'ANIMAL FAMILIER plus la solution en verre de sonde. La technologie transformatrice mûre réduit considérablement le taux d'échec et le coût. Elle a le même poids de niveau avec la structure d'OGS.

Application :

• Navigation de voiture (GPS)
• L'électronique d'éducation
• Appareil électroménager
• Système de banque
• Système domestique intelligent
• Équipement industriel
• PC de comprimé (MI)
• Téléphone intelligent
• Ultra livre
• Tous dans un (AIO)

État d'environnement :

Article	Valeur
environnement de travail	-20℃~70℃, ≤90%RH
environnement de stockage	-30℃~80℃, ≤90%RH

Caractéristiques électriques :

Article	Valeur
tension locale	DC2.8~3.3V
résistance d'isolation	>20M, DC25V
courant fonctionnant	12mA~14.5mA
temps de réponse	≤16ms

Caractéristiques mécaniques :

Article	Valeur
secteur de contact de doigt	Φ≥5mm
transmittance	≥87%

État de fiabilité :

Article	Condition
haute température et humidité	60℃, 90%RH, 96H
stockage à hautes températures	70℃/120H
choc thermique	-20℃ (0.5H) ~+70℃ (0.5H) par 100 cycles

Précautions d'Assemblée :

1. N'exercez pas la force supplémentaire à l'écran tactile.
2. Puisque l'écran tactile est transparent et clair, veillez à porter le doigtier ou le gant avant le contact. Faites attention de vos mains et d'autres parties de blessure à la manipulation par les coins en verre.
3. En manipulant, veillez à tenir les pièces non centrales de frontières d'écran tactile pour éviter la saleté à l'écran tactile. Ne soulevez pas l'écran tactile par la queue pour éviter la queue se desserrent.
4. Quand l'installation et se réunir, ne soulèvent pas la queue avec la force lourde pour éviter la queue épluchant l'écran tactile.
5. Ne collez pas ou ne montez pas d'autres pièces sur la queue, telle que le film supplémentaire ou de plaque métallique. Car il exercera la force supplémentaire pour couper la queue le bout et la queue de cause se desserrent.
6. Veuillez ne pas tirer FPC avec la force de l'un côté à l'autre, parce que la tension de FPC fera FPC éclater.
7. S'il y a cannelure d'air sur l'écran tactile, quand la structure de produit de conception, ne s'assurent aucun liquide et poudre près de la cannelure d'air.
8. Afin d'éviter l'effort lourd sur la surface d'écran tactile, veillez à garder l'espace se réunissant de 0.2mm-0.5mm entre l'écran tactile et le cas.
