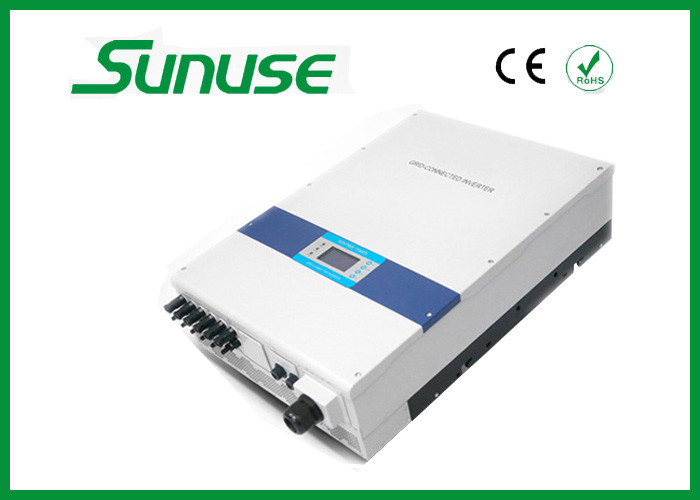

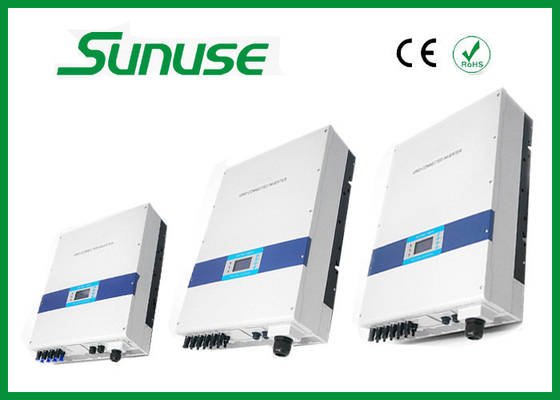

Inverseurs solaires 360V - 440V de lien de la grille 50Hz/60Hz imperméable d'IP65 avec l'affichage d'affichage à cristaux liquides

Picovolte sur le degré IP65 élevé de l'efficacité 99,60% de l'inverseur solaire MPPT de grille de protection

Détail rapide :

• 1. Grand choix de tension de production : 360~440Vac.
• 2. Conception imperméable de l'ourdoor IP65.
• 3. 5 ans de garantie
• 4. Affichage d'affichage à cristaux liquides

Caractéristiques :

Modèle (SST)	5000TL	6000TL	8000TL	10000TL	12000TL	15000TL	17000TL	20000TL	30000TL
Puissance d'entrée maximale de C.C (w)	5180	6200	8300	11200	13300	15800	17900	21000	32000
Tension CC Maximale (volts continu)	900				1000
Commencez la tension (les volts continu)	250
Plage de fonctionnement de MPPT (volts continu)	250~720			250~800
Nombre d'entrées	2			4		6			10
Nombre de traqueurs de MPPT	2
Puissance d'entrée maximale par MPPT (w)	3500	4000	5000	6000	7000	8500	9500	11000	16500
Courant d'entrée maximal (a)	2*10	2*12	2*16	2*22	2*24	2*30	2*32	2*35	2*33
(w) de puissance de sortie nominal	5000	6000	8000	10000	12000	15000	17000	20000	30000
(w) de puissance de sortie maximal	5000	6000	8000	10000	12000	15000	17000	20000	30000
Courant de sortie évalué (a)	7,3	8,7	11,6	15,2	16	22,7	25,8	30,3	44,5
Courant de sortie maximal (a)	7,9	9,5	12,7	16	16	25	28,3	33,3	48
Tension nominale de production (VCA)	400
Gamme de tension de production (VCA) *	360~440
Plage de fréquence de grille (hertz) *	50/60±5
Facteur de puissance	0,9 ~0,9 (principaux) (ralentissement)
THDI	<3>
Efficacité maximale	97,60%	97,80%	98,10%	98,10%	98,10%	98,10%	98,10%	98,20%	98,00%
Euro. efficacité	96,70%	96,90%	97,30%	97,50%	97,60%	97,50%	97,60%	97,60%	97,50%
Efficacité de MPPT	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%	99,60%
La température d'opération (°C)	-25~+60
Bruit [DB (a)]	≤25			≤50					≤65
Consommation la nuit (w)	0
Isolement électrique	Transformerless
Concept de refroidissement	Refroidissement naturel			Refroidissement de fan
Degré de protection	IP65
Communication	RS845/RS232 (WIFI facultatif)
Dimension (W*D*H millimètres)	470*165*560			470*165*585		470*165*670		580*235*800
Poids (kilogramme)	32			35		50		60

Application :

Un inverseur de grille-lien est un dispositif électrique qui permet à des utilisateurs d'énergie solaire de compléter leur puissance de grille

avec l'énergie solaire.

Cela fonctionne à côté de régler la quantité de tension et de courant qui est reçu des panneaux solaires à courant continu

(ou l'autre source d'énergie de C.C) et convertissant ceci en courant alternatif.

La principale différence entre un inverseur et un inverseur de grille-lien est que ce dernier s'assure également

que la puissance assurée aura lieu dans la phase avec la puissance de grille.

Ceci permet des personnes avec la puissance en surplus (vent, solaire, etc.) de vendre la puissance de nouveau à l'utilité.

Ceci s'appelle parfois « rotation du mètre vers l'arrière » comme c'est ce qui se produit littéralement.

Sur l'avantage d'inverseur de lien de grille :

1. Excellente représentation thermique.

2. Capacité élevée de surcharge dans la plupart des conditions ambiantes.

conception 3.Transformerless avec une efficacité d'opération plus élevée.

4. composants d'Industriel-catégorie utilisés pour l'opération robuste.

5. La technologie avancée de contrôle de DSP fournit des données précises.

6. Un MPPTs indépendant futé pour augmenter la performance globale.

7. Conception de Modulized pour l'entretien facile.

8. Débouché programmable de gestion de puissance.

operation== ==Typical

Les inverseurs prennent l'alimentation CC Et l'inversent au courant alternatif Ainsi il peut être introduit dans la grille de société de compagnie d'électricité.

L'inverseur de lien de grille doit synchroniser sa fréquence avec celle de la grille

(par exemple 50 ou 60 hertz) utilisant un oscillateur local et limitez la tension pas à plus haut que la tension de grille.

Un GTI moderne de haute qualité a un facteur de puissance fixe d'unité,

ce qui signifie sa tension et courant de production sont parfaitement alignés,

et son angle de phase est à moins de 1 degré de la grille d'alimentation à C.A.

L'inverseur a un ordinateur embarqué qui sentira la forme d'onde actuelle de grille à C.A.,

et produit une tension à correspondre à la grille.

Cependant, la puissance réactive fournisseuse à la grille pourrait être nécessaire pour garder la tension

dans l'intérieur local de grille a permis des limitations.

Autrement, dans un segment de grille avec la puissance considérable des niveaux de tension renouvelables de sources

pourrait se lever trop à une époque de production élevée, c.-à-d. autour du midi.

des inverseurs de Grille-lien sont également conçus pour démonter rapidement de la grille si la grille de service descend.

Cela s'assure qu'en cas d'une panne d'électricité, l'inverseur de lien de grille s'arrêtera pour empêcher l'énergie

il transfère à partir de nuire à n'importe quelle ligne travailleurs qui sont envoyées pour fixer la grille d'alimentation.

Correctement configuré, un inverseur de lien de grille permet à un propriétaire d'employer

un système alternatif de production d'électricité aiment énergie éolienne solaire ou sans refaire l'installation électrique étendu

et sans batteries. Si la puissance alternative étant produite est insuffisante,

le déficit sera originaire du réseau électrique.
